安全生產應急聯動協同平臺
來源：國安虹脈（深圳）科技有限公司 發表時間：2018-8-15 瀏覽次
為了積極貫徹落實習近平總書記京津冀協同發展重大戰略思想，落實黨中央、國務院關于京津冀一體化政策的重要舉措，落實京津冀應急一體化建設的總體規劃，針對京津冀三省市所屬通州、武清、廊坊等三個試點區縣安全生產及應急救援相關系統建設情況及實際需要，開展京津冀三地應急協同聯動工作平臺試點建設，實現京津冀應急一體化工作制度化運行、程序化展現、規范化實施，打通不同區域安全生產應急聯動協同的關卡，構建跨區域安全生產應急聯動體系。
本項目建設完成京津安全生產應急協同聯動試點配套系統建設。
1.1.1 建設內容
本項目建設目標是圍繞京安全生產應急協同聯動試點建設目標，配套完成事故現場信息采集、通信聯絡、即時聯動相關裝備建設，以及現有系統配套數據加工處理工作。
1.1.2 建設周期
本項目計劃建設周期為3個月。
1.2 總體設計

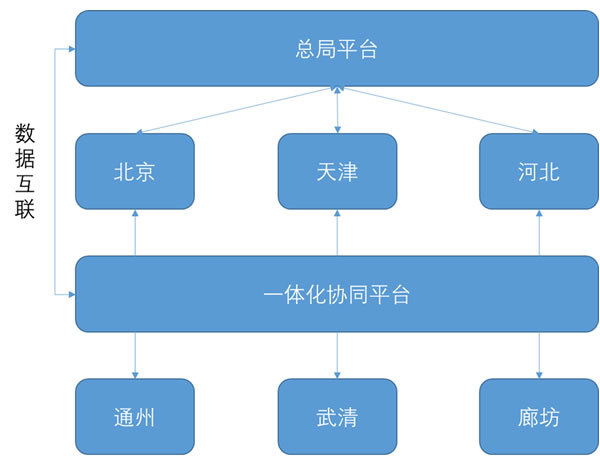

安全生產應急協同聯動試點建設的一方，向上與國家安監總局實現互聯互通。總體應用框架圖如下：
.jpg)
1.3 建設方案
1、 移動通信車僅擁有海事衛星終端，僅能實現最大500kbps左右的互聯網帶寬使用，無法滿足當前多媒體信息時代的信息傳輸需要；
2、 配備海事衛星電話，能夠實現在特殊情況下的語音通信需要，但不具備現場指揮調度功能；
3、 海事衛星系統使用費用較高；
4、 缺少事故現場多媒體信息的采集能力，缺少采集手段。
因此，本項目建設著重針對安全生產事故現場，主要從網絡通信鏈路、現場信息采集傳送、現場協同聯動系統、數據內容加工建設四方面進行，具體包括：衛星通信便攜設備、安全生產應急救援一體機系統、小型移動應急平臺系統、服務器安全系統。
1.3.1 建設內容
1、 衛星通信便攜設備。即現場應急通信系統，在事故現場通過衛星網絡完成與國家安監總局網絡實現互通。
2、 安全生產應急救援一體機系統。包括現場協同聯動系統、數據加工處理，完成事故時的應急指揮，及不同信息系統間的數據互聯。
3、 小型移動應急平臺系統。由單兵圖傳系統、手機終端構成，實現事故現場信息采集，并實時回傳指揮中心。
4、 服務器安全系統。包括服務器、防火墻等系統，為整個網絡提供安全存儲，營造一個安全的網絡環境。

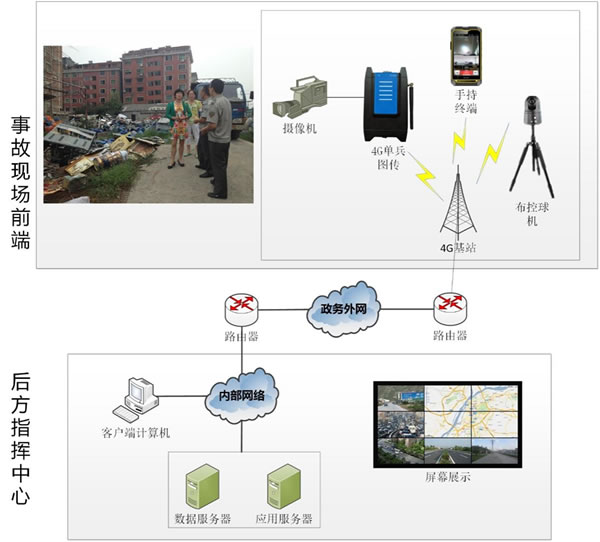

1.3.2 系統架構
在擁有公眾移動4G網絡的情況下，現場的各個終端設備均利用4G網絡進行通信。
在事故現場無法使用公眾移動4G網絡的情況下，網絡通信主要由衛星系統完成。
1.3.3 設計方案
1.3.3.1 衛星通信便攜設備
衛星系統現場端采用衛星通信便攜設備，可通過國家安監總局建設的亞洲7號通信衛星系統實現衛星網絡落地，再通過互聯網VPN鏈路（京津安全生產應急聯動協同平臺試點建設項目完成）實現總局端與廊坊市安監局的網絡連接。

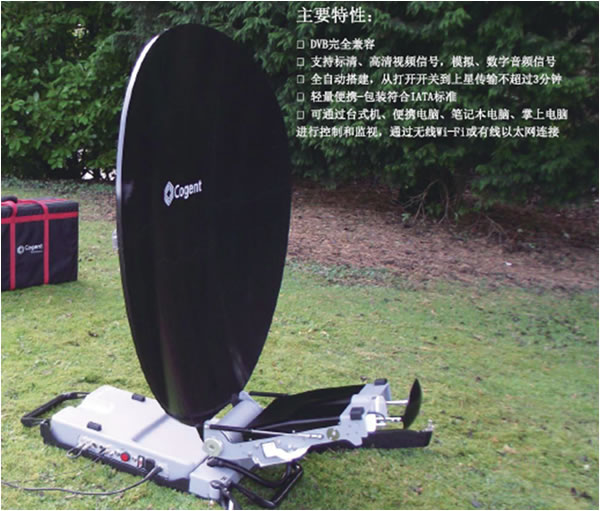

衛星通信便攜設備具有超便攜、高度集成的一體化機身設計；易操作、“Q-Touch”一鍵自動尋星的極致用戶體驗； 集成先進的編碼調制一體化解決方案，提供高標準質量的視頻傳輸等特點，配備口徑為120CM*110CM的Ku格里高利雙反射天線，衛星便攜站創立了DVB完全兼容，支持標清、高清視頻信號，模擬、數字音頻信號，全自動搭建，從打開開關到上星傳輸不超過3分鐘，輕量便攜包裝符合IATA標準，可通過臺式機、便攜電腦、筆記本電腦、掌上電腦進行控制和監視，通過無線Wi-fi或有線以太網連接，完善的功能讓用戶面對任何突發性情況都能高標準、高效率的完成信號傳輸任務。
1.3.3.1.1 運輸攜行
系統采用專用的背包攜行方案，并可選配進口航空箱或軟包作為運輸儲存使用，以方便長途運輸和長期儲存。
1. 攜行背包：
天線系統的六分塊碳纖維面板、一體化介質饋源、超輕一體化座架、線纜附件等所有部件均裝入一個專用定制背包中。背包按照軍標定制設計，符合單兵作戰要求，具備防淋雨能力，內置賦型內襯可有效保護設備安全，背包含專用賦型內襯，Ku站型含40W功放。
2. 運輸儲存箱：
為方便設備的長期儲存和遠距離物流運輸，可為用戶提供運輸儲存箱。運輸儲存箱是選配項目，它可以將整套天線連同專用背包一起收納起來，可滿足物流運輸、產品堆疊、長期封存，可有效保護天線設備。運輸儲存箱符合IATA標準，外形尺寸為750×500×260 mm，全套重量48kg。
1.3.3.1.2 系統特點
衛星便攜設備創立了一個SNG系統全新標準，是同類產品中最輕巧且安裝展開速度最快的產品，其全面的功能可以滿足專業廣播級傳輸的要求。一鍵“Q-TOUCH”自動尋星讓操作更加簡單，用戶從設備搭建到上星傳輸時間可縮短為三分鐘。堅固的整體設計，加上尖端的超輕量碳纖維技術，能夠在各種嚴酷的環境下正常使用。完善的功能讓用戶面對任何突發性情況都能高標準、高效率的完成信號傳輸任務。
1. 超便攜—一體化機身設計
開創了SNG系統的全新標準——超便攜一體化。與傳統SNG便攜設備比較，著重突出“超便攜及快速上星”功能。整個系統重量28Kg，全面超越業界同類產品。該系統采用全新的系統設計：內置40W固態功放，MPEG-2標清（可選H.264高標清）編碼模塊，DVB-S（可選DVB-S2）調制模塊，模塊化設計便于靈活配置與系
統升級，全面滿足主流專業廣播機構的系統需求。
2. 快速部署——一鍵式“Q-Touch”自動尋星
一鍵式自動尋星設計，讓包含攝像師及編輯記者在內的工作人員可以實現在到達現場后3分鐘內開始信號上傳。全部工作可以由非SNG專業人員，在沒有專業支持設備（如頻譜分析儀等）的情況下輕松操作。相比較，傳統的“獨立天線+外置功放+外置電器箱”式衛星便攜站，系統搭建及上星準備時間通常需要20-30分鐘。
3. 高標準的視頻質量
運用專業廣播級編碼算法，旨在提供最好的編碼效率。系統包含MPEG-2標清（可選H.264高標清）廣播級4:2:0或者4:2:2的視頻編碼，同事支持DVB-S（可選DVB-S2）調制。運用這種方法，可優化衛星帶寬以節約資源，同時還能達到出色的編碼效果配備一個40W的固態功放（可選50W固態功放）以確保在輸出功率和低功耗、低重量之間的最佳平衡。如果需要，還可以配備一個外接的固態功放或行波管放大器來得到更高的輸出功率（如100W調速管功放）。可配置一系列的編碼和調制屬性以提供多種上星方式的選擇。
4. 簡單配置——一包一箱單人操作
標配一包一箱，可滿足單人操作要求，箱包總重量小于45Kg，符合現行IATA對于尺寸和重量的要求，可在乘機時隨機托運，人到設備到，真正實現突發事件直播要求的快速響應。系統亦可配置兩個高強度拉桿箱，用于長途及惡劣條件運輸保護。
5. 多種實用配件可選
為適應不同的應用場景以及方便現場方便現場設備的使用我們開發了包含便攜背包、防風輔件、車載組件、以及便攜電池供電器等可選設備配件。
1.3.3.2 安全生產應急救援一體機系統
安全生產應急救援一體機系統是一套軟硬件結合的應急指揮平臺，可以實現事故時的應急指揮，及不同信息系統間的數據互聯使用，包括現場協同聯動系統、數據加工處理。
1.3.3.2.1 現場協同聯動系統
現場協同聯動系統是單兵圖傳系統和手機終端的中心端，包括服務端和客戶端。通過中心端能夠管理和查看事故現場的相關信息。
1.3.3.2.1.1 單兵圖傳系統平臺中心端
單兵圖傳系統平臺中心端安裝部署在應急指揮中心，包括客戶端和服務端。
客戶端通過訪問服務端可瀏覽單兵4G圖傳和布控球機采集的圖像和聲音，支持單路顯示和多路同顯，可同時查看多個單兵4G圖傳和布控球機采集的圖像和聲音。
中心端主要為單兵4G圖傳和布控球機提供通信支持和應用服務，中心端主要由圖像服務器、圖像服務器軟件、操作系統等構成。中心端除了完成現場圖像的接收、存儲，還需完成系統的應用服務支持、多級別用戶登錄及操控權限的管理與備份、用戶權限管理、日志的存儲和檢索等功能。
(一) 綜合應急視頻監控管理系統軟件（平臺）
1. 支持客戶端對終端、終端對客戶端、客戶端對客戶端、終端對終端等多種通話類型。
2. ★支持多集群，集群之間支持多級級聯，集群可指定管理員，只有管理員才可以添加、刪除集群成員。
3. ★支持多廠商終端接入，可通過配置相關模塊兼容GB28181、ONVIF、海康、大華等多家標準或廠商的終端接入。
4. ★支持GB28181平臺對接，可通過配置相關模塊，將平臺接入GB28181標準平臺，或將GB28181標準平臺接入。
5. 所有信令和碼流均加密傳輸，使用動態密鑰加密算法，第三方截取到數據也無法解密還原。
6. 存儲數據加密，平臺、本地存儲的錄像文件加密保存，第三方無法從錄像文件中取出原始圖像數據，防止泄密、篡改。
7. ★支持多種用戶類型，不同用戶類型登錄同一客戶端軟件看到的界面不同，普通用戶登錄可使用常規視頻監控功能（無集群指揮調度功能），集群用戶登錄除具備普通用戶的功能外，還可使用集群指揮調度相關功能，同時系統還支持定制其他權限的用戶類型。
8. 可為用戶綁定一個終端設備的唯一ID，該用戶以后只能在該綁定終端上登錄使用，防止賬號密碼泄漏后被他人盜用。
9. Web后臺管理可遠程啟、停平臺服務，配置平臺參數，同時支持在手機上進行后臺管理。
10. 平臺一體化安裝，無需再另行安裝、配置數據庫、Web服務等依賴的環境，同時安裝后能夠自動開啟平臺所需防火墻端口，無需手動開啟防火墻端口。
11. 提供便捷的平臺配置工具，支持自定義數據庫存放路徑，可方便進行數據庫的備份、還原。
12. 支持多服務器分布式部署，便于后期項目平滑擴容與性能提升。
(二) 可視化集群指揮中心軟件（PC客戶端）
1. 采用一體化界面設計，支持實時指揮（視頻監控類項目為：實時視頻）、查詢回放、系統管理等界面組件，支持快捷鍵快速切換。
2.一個軟件可同時登錄多個服務器平臺，支持與服務器斷線自動重連。
3. 電子地圖與實時視頻可以在視頻窗口混合顯示，方便調度管理。
4. ★視頻窗口可本地疊加視頻名稱、幀率、碼率、分辨率、本地錄像狀態等信息，疊加方式為以透明背景形式浮動于視頻畫面上方，與視頻融為一體且不閃爍。
5. 集群通話支持點名、發言、廣播、討論等多種模式。
6. 支持點對點語音通話、視頻通話、即時會話、強插、強拆、監聽、視頻推送、共享視頻、對講狀態顯示等功能。
7. ★支持即時會話（行業微信）功能，可群發或點對點發送文字、表情、圖片、語音、文件等消息，支持離線消息，消息支持本地查詢和漫游查詢。
8. 支持視頻推送，可將任意設備的視頻推送給任意集群用戶觀看。
9. 支持內網離線地圖。
10. ★地圖支持軌跡回放時預先加載整段軌跡，軌跡上可顯示行進方向，支持在軌跡上點擊查看任意一個定位點的詳細信息，可區分該點的定位類型為基站定位，還是GPS/北斗定位。
11. 視頻圖像支持數字縮放，可以選擇鋪滿視頻窗口、按圖像原始比例顯示、原始尺寸、按圖像原始比例鋪滿視頻窗口等多種顯示模式，也可以使用鼠標滾輪進行任意倍數的數字縮放；圖像支持順時針旋轉。
12. ★視頻窗口支持浮動彈出，便于拖動到副顯或大屏進行展示。
13. 支持根據不同的報警級別設置文字、TTS語音、聲音警報等不同的提示方式，也可以對不同的報警級別設置不同的提示顏色。
14. 具有獨立的存儲文件上傳/下載管理面板，在任意界面都可以方便查看文件上傳、下載任務進度，并進行相關操作。
15. 錄像文件加密保存，加密錄像文件自動關聯對應播放器軟件，在文件夾中雙擊錄像文件可以自動打開播放。
16. 能夠對平臺的設備、用戶、組織、存儲、聯動、集群等資源進行配置管理。
一、 基礎數據服務
信息數據統一上傳至后臺進行處理，對于前端上傳回來的數據進行各部分數據處理。由于市局信息化平臺已經建設，平臺擁有大量的數據，為避免重復建設，充分利用已有的數據資源，需要對已有數據進行加工處理，保證當前數據正常使用的條件下，通過數據轉換服務針對不同來源的數據，通過分析和比對，完成對數據的重新編排。
支持APP端在線查詢檢索，完成不同的數據管理服務。
1.3.3.3 小型移動應急平臺系統
小型移動應急平臺系統主要為解決事故現場的信息采集、數據傳送、資料獲取、指令獲得、相互溝通的問題。包括單兵圖傳系統和手機終端。
1.3.3.3.1 單兵圖傳執法系統
1.3.3.3.1.1 單兵4G圖傳
單兵4G圖傳在突發事件發生時，可通過4G、WIFI網絡，將現場的圖像、視頻、聲音等信息傳到指揮中心，并支持手持終端查看圖像。
單兵4G圖傳系統由現場端、中心端組成。
現場端為圖像采集傳輸終端，通過攝像機采集現場的音視頻信息，通過4G網絡或現場提供的WIFI網絡，將圖像傳送到中心端。主要要求如下：
1. 防護等級：防水防塵等級不低于IP67，自由跌落高度：3米。
2. ★網絡制式：支持4G、Wi-Fi、藍牙網絡。
3. ★時間校正：設備可通過內置GPS、網絡等校正時間。
4. ★夜視功能：可看清距設備5m處人物的面部特征，可看清距設備10m處的人體輪廓。
5. ★觸屏操作：設備顯示屏為觸摸屏，屏幕尺寸不低于2.8英寸，可在觸摸屏上進行功能操作。
6. ★視頻：執法儀本身攝像頭視頻分辨率可達1080P；支持外接攝像頭，分辨率不低于720P。
7. ★視頻支持雙碼流。
8. ★定位功能：可通過內置GPS模塊接收衛星數據并提供定位信息。
9. ★對講功能：支持平臺呼叫終端、終端呼叫平臺，終端呼叫終端，支持集群通話、視頻通話和語音通話。
10. ★集群通話支持點名、發言、廣播、討論等多種模式。
11. ★警務微信：支持文字、表情、圖片、語音、短視頻、位置下發、文件傳輸等功能。
12. 支持一鍵報警，平臺可聯動報警提示、錄像、抓拍等動作。
13. ★電子地圖：支持電子地圖功能，能顯示設備的實時位置信息。
14. 支持連線平臺，終端可主動呼叫普通客戶端。
15. ★本地存儲支持循環覆蓋。
16. 本地錄像或圖片文件可查看設備、攝像頭、保存路徑、文件大小、拍攝位置、拍攝日期等詳細信息。
17. 可在系統狀態欄顯示攝像頭、聲音、定位等資源的使用狀態。
18. 電池：電池可更換，設備能支持連續攝錄時間≥8h，待機≥24h。
19. 存儲：ROM不低于16GB，最大可擴展至128GB。
20. ★安全性：支持通信信令加密、碼流加密、文件加密，確保數據安全。
1.3.3.3.1.2 布控球機
布控球機采用一體化設計，用強磁鐵吸附于車頂或至于三腳架上，無需供電，無需安裝即可獨立工作，能夠迅速完成對重點區域的偵查與布控，可以通過3G/4G網絡或WIFI網絡接入應急指揮調度平臺，將音視頻數據實時上傳至指揮中心，并與其他應急指揮終端組成強大的應急指揮系統。主要功能如下：
1. 防護等級：防水防塵等級不低于IP66,可選專業配套安全箱，保證遠距離運輸的安全；
2. ★球殼帶把手，便于抓握和攜帶。
3. 支持寬電壓輸入，DC9~24V。
4. 網絡制式：全網通，支持移動/聯通/電信的4G、3G和2G網絡，支持Wi-Fi和有線網絡。
5. ★鏡頭不低于200萬像素，分辨率支持1080P，支持雙碼流。
6. ★30倍光學變焦，16倍數字變焦。
7. ★云臺支持水平范圍360°連續轉動，垂直范圍-25°-90°，支持255個預置位和6條巡航路線。
8. 紅外功能：支持高效紅外陣列，紅外距離不低于50米。
9. 支持TF卡存儲，可擴展至128GB。
10. ★內置高聚合物鋰電池，電池容量不低于12V 8000mAh，根據實際環境應用需求可方便更換電池。
11. 底座下方內置強力磁鐵，用于將設備吸附于車頂。
12. ★內置高靈敏度拾音器，可將現場周圍高質量實時音頻實時傳送到平臺。
13. 安全性：支持密碼保護，多用戶訪問控制。
14. 定位功能：可通過內置GPS模塊接收衛星數據并提供定位信息。
1.3.3.3.2 手機終端
手機終端設備采用專用工業防護型手機，可滿足野外惡劣環境使用。
1.3.3.3.2.1 手機終端APP
突發安全生產事故的突發性、緊急性、以及事態發展的不確定性使應急管理面臨嚴重的“第一現場”信息（包括，現場音視頻）匱乏、信息不對稱所帶來諸多的決策困境。在這個意義上，信息傳遞和處理成為制約突發安全生產事故應急管理能力和水平的關鍵要素，也成為突發安全生產事故應急處理系統中的核心內容。
在4G網絡逐步推廣和移動互聯網快速發展的情況下，手機作為突發安全生產事故的應急工具以其體積小、便攜性、智能化、普遍性的特點，能夠第一時間獲取突發安全生產事故的現場信息，在應急處置時能夠與指揮中心進行聯動，對大限度預防和減少事故發生及造成的損害，提高事故應對能力，提供強有力的技術輔助手段。
因此，基于移動終端的現場應急系統能夠滿足第一時間、第一現場的采集事故現場的音視頻、照片信息，能夠回傳至指揮中心，各終端能夠及時共享事故現場動態信息。政府指揮人員、企業人員和隊伍應急人員能夠及時查看監控視頻、了解企業信息、重大危險源信息等，事故狀態下能夠及時報送事故信息。
現場視頻通話：支持選擇任意終端進行呼叫，對方接受呼叫請求后，可實時預覽對方的視頻畫面和進行語音對講及可進行本地錄像和抓拍。
現場信息采集：支持在任意界面均可響應客戶端預覽視頻的請求，隨時上傳視頻圖像，并在通知欄顯示上傳狀態；
支持進入攝像頭界面可預覽本地實時畫面，并支持外置、后置、前置攝像頭間任意切換；
支持上傳視頻同時可同步上傳聲音、GPS 等數據；
支持本地音視頻同步錄像和抓拍。
視頻回傳：查閱中心端的圖像視頻資源；實時錄制現場視頻并回傳，實現手機端視頻實時回傳。
即時通訊：支持向其他終端發送即時文字信息；
支持發送錄像、圖片、文檔等文件；
支持對講機、短視頻、位置導航、文件傳輸等功能。
多方會商：提供多方音視頻會商功能。
一鍵報警：現場發現緊急事故情況下可支持按下“一鍵報警”按鈕，平臺端可立即收到緊急報警事件，客戶端彈出報警提示；
支持一鍵報警可在平臺端配置多種聯動指令，發生報警時可觸發主窗口瀏覽、開始錄像、圖片抓拍等聯動動作。
文件管理：支持查看本地錄像文件，進行音視頻同步回放；
支持查看本地抓拍文件，瀏覽圖片；
支持將本地錄像和抓拍文件上傳至平臺。
通訊錄：支持查詢通信錄信息，并能夠撥打電話、發送短信。
手機設置：支持設置個人信息、版本更新等。
1.3.3.3.2.2 手機終端參數
手機支持具備網絡集群調度、可視對講、實時視頻、定位導航、即時會話等多種業務功能，可外接數字高清攝像頭；同時，機身較專業設備更為輕便，可安裝第三方應用，支持在業務應用和第三方應用之間快速切換，能夠為用戶提供便捷、穩固的移動公務體驗。
1. ★防護等級：防水防塵等級應達到IP68，自由跌落高度不低于1.5米。
2. ★系統及版本：安卓系統，版本不低于5.1。
3. ★網絡制式。支持移動/聯通/電信的4G、3G、2G網絡，Wi-Fi，藍牙4.0。
4. 主界面支持在業務模式和第三方APP模式之間切換。
5. ★視頻：設備本身攝像頭視頻分辨率可達1080P。支持外接攝像頭，分辨率不低于720P。
6. ★視頻支持雙碼流。
7. 視頻通話時支持切換攝像頭。
8. ★定位功能：支持北斗/GPS/AGPS定位。
9. ★對講功能：支持平臺呼叫終端、終端呼叫平臺，終端呼叫終端，支持集群通話、視頻通話和語音通話。
10. ★集群通話支持點名、發言、廣播、討論等多種模式。
11. 主界面可快捷打電話、發短信。
12. ★警務微信：支持文字、表情、圖片、語音、短視頻、位置下發、文件傳輸等功能。
13. 支持一鍵報警，平臺可聯動報警提示、錄像、抓拍等動作。
14. ★電子地圖：支持電子地圖功能，能顯示設備的實時位置信息。
15. 支持連線平臺，終端可主動呼叫普通客戶端。
16. 軟件支持本地手動升級和在線自動升級。
17. ★本地存儲支持循環覆蓋。
18. 本地錄像或圖片文件可查看設備、攝像頭、保存路徑、文件大小、拍攝位置、拍攝日期等詳細信息。
19. 可在系統狀態欄顯示攝像頭、聲音、定位等資源的使用狀態。
20. 電池：設備滿負荷工作時間不小于6h。
21. ★按鍵：具有電源按鍵、音量調節按鍵、PTT按鍵、SOS按鍵、拍照鍵等實體按鍵。
22. ★處理器：高通8核處理器，64位，主頻不低于1.5GHz。
23. ★屏幕：5.5英寸，5點觸摸，支持手套觸摸，分辨率不低于1920*1080像素。
24. 存儲：ROM不低于2GB，RAM不低于16GB，可擴展32GB TF卡。
25. ★內置攝像頭：后置攝像頭不低于1300萬像素，前置攝像頭不低于500萬像素，支持自動對焦。
26. ★支持外接攝像頭，分辨率不低于1280*720。
27. 內置麥克風和揚聲器，支持雙麥克風降噪。
28. 具有加速度、光線、距離感應器，電子羅盤，陀螺儀，高度儀等感應器。
29. 支持NFC功能。
30. ★支持多功能外設擴展接口。
31. ★安全性：支持通信信令加密、碼流加密、文件加密，確保數據安全。
1.3.3.4 服務器存儲系統
服務器是提供計算服務的設備。由于服務器需要響應服務請求，并進行處理，因此一般來說服務器應具備承擔服務并且保障服務的能力。服務器的構成包括處理器、硬盤、內存、系統等，和通用的計算機架構類似，但是由于需要提供高可靠的服務，因此在處理能力、穩定性、可靠性、安全性、可擴展性、可管理性等方面要求較高。總線
平臺信息數據需要統一匯總存儲，由于已有的數據信息以及當前的數據信息較多，加工處理工作量龐大，需配合軟件及APP端軟件數據應用，則需要功能強大的服務器來進行數據處理。
